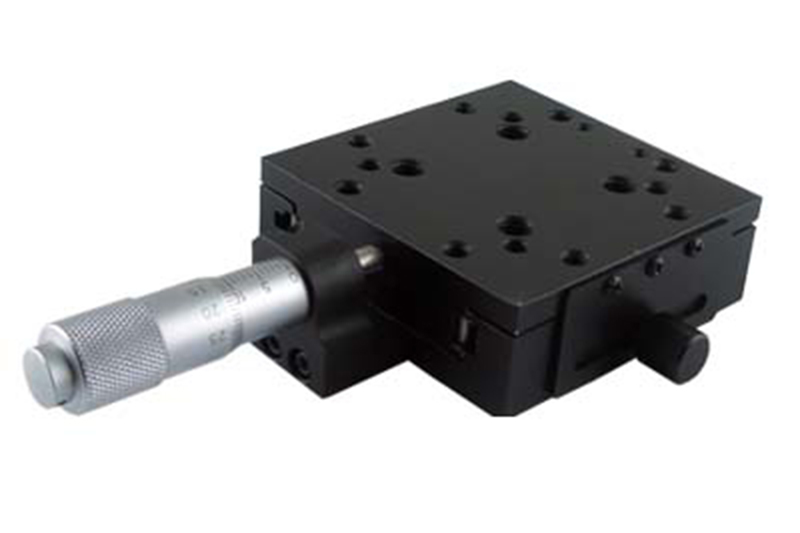

Стандартный координатный стол с ручным управлением WN107TM13L

Этот продукт был снят с производства и более не предлагается.

Стандартный координатный стол с ручным управлением WN107TM13L предназначен для ручного регулирования горизонтального перемещения, он используется в научно-исследовательской работе, в автоматической контрольно-проверочной аппаратуре и других областях.

Перемещение осуществляется посредством микрометрической головки, которая расположена в центре координатного стола, что делает процесс эксплуатации более удобным.

Параметры
Модель Размер поверхности стола Перемещение Минимальное деление шкалы Точность Минимальное шаговое движение Грузоподъемность Линейность Колебание относительно вертикальной оси Продольное колебание Параллельность стола Параллельность движения Вес
WN107TM13L 60мм×60мм 13 мм 10мкм 5мкм 2мкм 2кг 20мкм 80″ 60″ 30мкм 30мкм 0.12 кг
Характеристики
  • Конструкция данного координатного стола выполнена из дюралюминиевого проката, что обеспечивает ее небольшой вес; обработка поверхности осуществляется посредством технологии "черного" анодирования.
  • Координатный стол оснащен стальной шариковой направляющей, в связи с чем имеет меньшую грузоподъемность.
  • Будучи оснащенным высокоточной опорой и платформой, линейный позиционирующий стол обеспечивает точность таких характеристик как линейность, продольные колебания, колебания относительно вертикальной оси и параллельность.
  • Для устранения осевого зазора используется пружинный накат.
  • Крепежные отверстия расположены на опоре и платформе стола со стандартным расстоянием между ними, что обеспечивает удобство установки и комбинирования координатных столов.
  • Стол для позиционирования может использоваться в сочетании со столами других серий, образуя многокоординатную систему.
