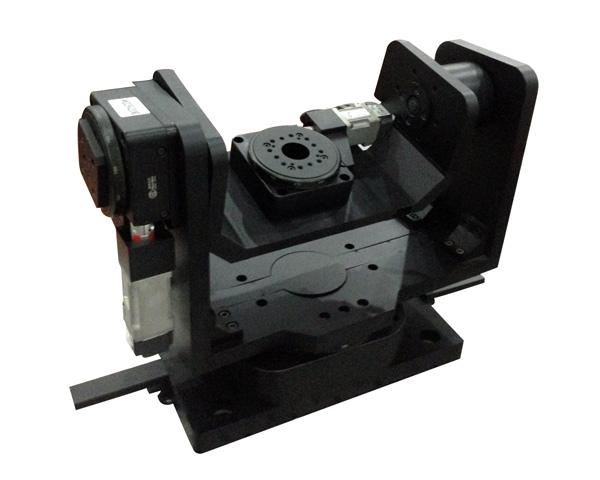

Многоосная поворотная платформа непрерывного действия WN303RA200MD

Многоосная поворотная платформа непрерывного действия WN303RA200MD обеспечивает непрерывное вращение на 360 °. Вес 23 кг; размер стола φ100 мм; нагрузка на центр 10 кг; соотношение червячного привода 180∶1; скорость 35 ° / сек.

Модель WN302RA200M-D
Техническое описание Диапазон вращения Вращение на 360 ° вокруг осей X, Y, Z
Размер платформы φ100
Соотношение червячного привода 180∶1
Привод Червячная передача
Направляющие Подшипник
Шаговыой двигатель (1.8°) Ось Z: серводвигатель 200 Вт; Оси X, Y: серводвигатель 100 Вт
Основной материал Алюминиевый сплав
Покрытие Черное анодирование
Нагрузка на центр 10кг
Вес 23кг
Точностные характеристики Разрешение 0.72″
Скорость 35°/сек
Повторяемость 0.005°=18″
Холостой ход 15µ
Люфт 0.005°=18″
Токосъемное кольцо 2
Характеристика
  • Наличие шагового двигателя.
  • Наличие серводвигателя; высокая скорость вращения; точность позиционирования.
  • Платформа имеет высокоточную червячную передачу для легкости перемещения и вращения вперед и назад с минимальным люфтом.
  • Точность позиционирования достигается благодаря центральному отверстию и центру вращения поворотной платформы, соответствующие требованиям коаксиальной линии и строгим пределам допуска центральной апертуры.
  • Наличие 2-х токосъемных колец позволяет вращаться без повреждения проводов.
  • Наличие шкалы вдоль внешнего края платформы в качестве линейки для лазерной маркировки позволяет облегчить возврат в исходное положение и считывание значений.
  • Высококачественная эластичная муфта соединяет шаговый двигатель и червячный редуктор, устраняя эксцентриситет и снижая уровень шума.
  • Платформа может быть изменена путем добавления функции ограничения, замены серводвигателя или добавления углового энкодера.
