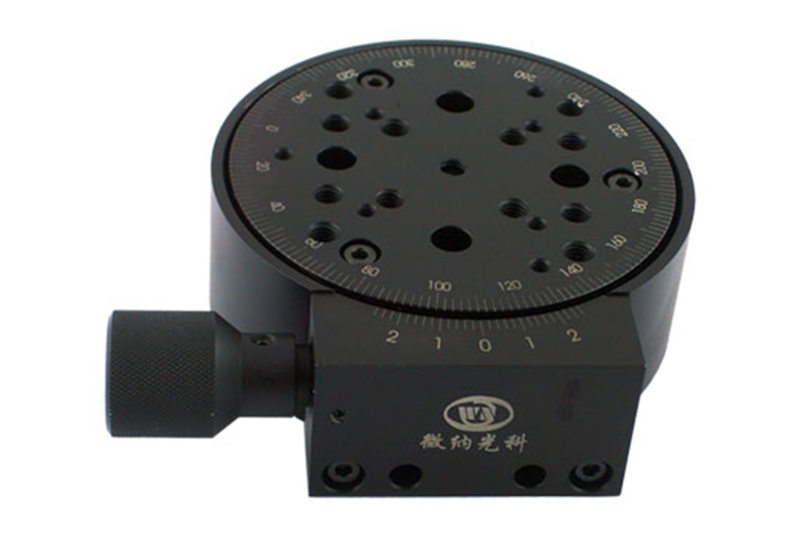

Прецизионный поворотный координатный стол с ручным управлением WN02RM100

Этот продукт был снят с производства и более не предлагается.

Прецизионный поворотный координатный стол с ручным управлением WN02RM100 используется в научно-исследовательской работе, в автоматической контрольно-проверочной аппаратуре и других областях для осуществления углового перемещения.

Параметры
Модель Диаметр платформы Диапазон регулировки Минимальное деление шкалы Минимальный отсчет Минимальное шаговое движение Грузоподъемность Отклонение шага Эксцентричность Параллельность стола Вес
WN02RM100 φ100мм 360° 2° 12′ 36" (для справки) 25кг 30мкм 15мкм 30мкм 0,8 кг
Характеристики
  • Конструкция данного координатного стола выполнена из дюралюминиевого проката; обработка поверхности осуществляется посредством технологии "черного" анодирования.
  • Возможна настройка поворота координатного стола на 360°.
  • Осевой зазор регулируется для обеспечения лучшей устойчивости.
  • В оборудовании используется червячный привод с большим редукционным числом, высокой точностью и высокой грузоподъемностью.
  • Конструкция обеспечивает плотное сцепление червяка и червячного колеса, уменьшая зазор в процессе движения.

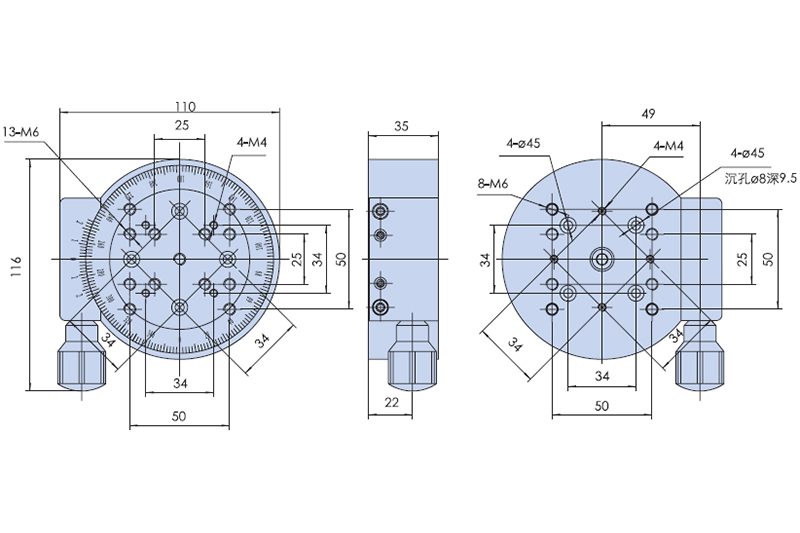

  • Крепежные отверстия расположены на опоре и платформе стола со стандартным расстоянием между ними, что обеспечивает удобство установки и комбинирования с другими координатными столами для формирования многокоординатной системы.
