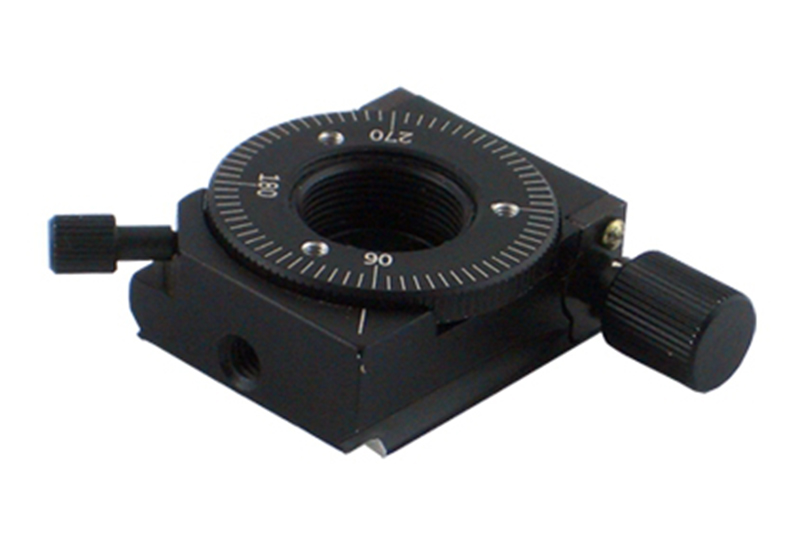

Прецизионный поворотный координатный стол с ручным управлением WN02RM29

Этот продукт был снят с производства и более не предлагается.

TПрецизионный поворотный координатный стол с ручным управлением WN02RM29 используется в научно-исследовательской работе, в автоматической контрольно-проверочной аппаратуре и других областях для осуществления углового перемещения.

Параметры
Модель Диаметр платформы Диапазон регулировки Минимальное деление шкалы Минимальный отсчет Минимальное шаговое движение Грузоподъемность Диаметр центрального отверстия Отклонение шага Эксцентричность Параллельность стола Вес
WN02RM29 φ29мм 360° 5° 5° 3' (для справки) 0,2 кг M14X1, возможна установка оптической линзы (0.5 дюйма) 60мкм 30мкм 40мкм 0.15 кг
Характеристики
  • Конструкция данного координатного стола выполнена из дюралюминиевого проката; обработка поверхности осуществляется посредством технологии "черного" анодирования.
  • Шкала вокруг платформы - это шкала с лазерной разметкой, которая обеспечивает удобство поворота и чтения показаний.
  • Осевой зазор регулируется для обеспечения лучшей устойчивости.
  • В оборудовании используется червячный привод с большим редукционным числом и высокой точностью.
  • Конструкция обеспечивает плотное сцепление червяка и червячного колеса, уменьшая зазор в процессе движения.
  • Крепежные отверстия расположены на опоре и платформе стола со стандартным расстоянием между ними, что обеспечивает удобство установки и комбинирования с другими координатными столами для формирования многокоординатной системы.
