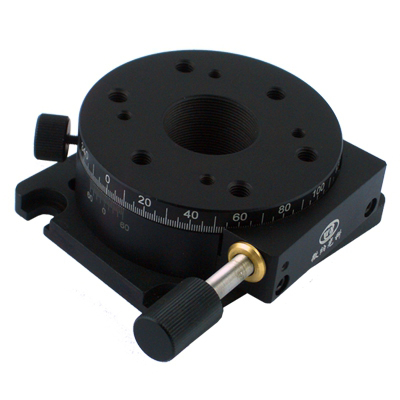

Прецизионный поворотный координатный стол с ручным управлением WN01RM73

Прецизионный поворотный координатный стол с ручным управлением WN01RM73 используется в научно-исследовательской работе, в автоматической контрольно-проверочной аппаратуре и других областях для осуществления углового перемещения.

Параметры
Модель Диаметр платформы Привод Диапазон перемещения Минимальное деление шкалы Минимальный отсчет Минимальное шаговое движение Грузоподъемность Центральная апертура Отклонение шага Эксцентричность Параллельность стола Вес
WN01RM73 φ73мм Винтовая пара грубая настройка 360° тонкая настройка ±3° 1° 5′ 6″ 5кг M27X1, возможна установка оптической линзы φ25.4 60мкм 30мкм 60мкм 0,35 кг
Характеристики

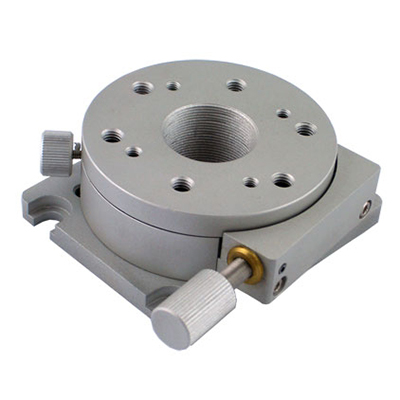

  • Конструкция данного координатного стола выполнена из дюралюминиевого проката; обработка поверхности осуществляется посредством технологии анодного оксидирования.
  • Возможна грубая настройка поворота координатного стола на 360°.
  • Точная регулировка осуществляется в диапазоне ±3° при использовании винтового привода с пружинным накатником. Поворотный координатный стол обладает высоким разрешением, зазоры отсутствуют.
  • Осевой зазор регулируется для обеспечения лучшей устойчивости.
  • Деление шкалы на 360° по окружности обеспечивает удобство чтения показаний.
  • В центре координатного стола расположено отверстие, которое обеспечивает большее удобство соединения с другим оборудованием.
  • Крепежные отверстия расположены на опоре и платформе стола со стандартным расстоянием между ними, что обеспечивает удобство установки и комбинирования с другими координатными столами для формирования многокоординатной системы.
